JHRL-62變壓器容量及空負載測試儀
- 說明書下載：???揚州君昊
- 型號：???JHRL-62
產品概述

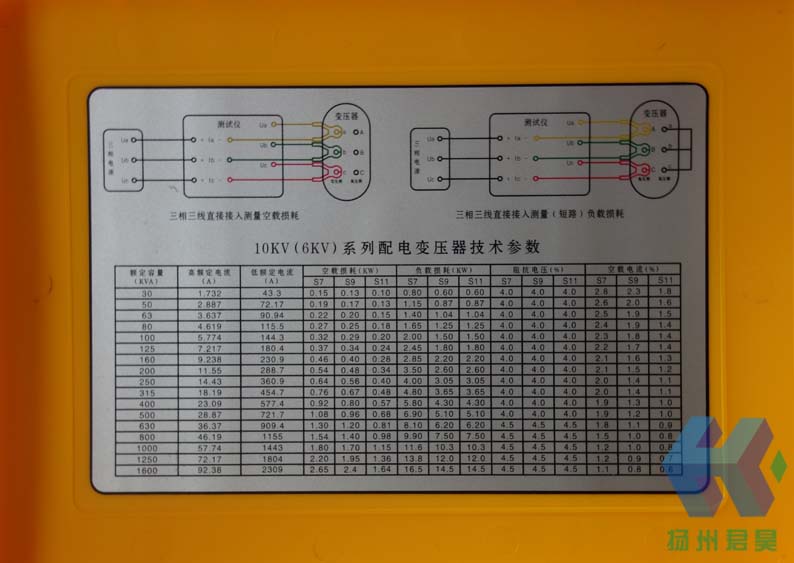

JHRL-62變壓器容量及空負載測試儀在現場不需要任何外接電源（220V，380V都不需要）及輔助設備，就可以測試30KV~63000KVA電力變壓器的容量和負載損耗。JHRL-62變壓器容量及空負載測試儀可精確測量各種配電變壓器的容量，無源測量，方便、準確。可測量各種類型的變壓器的空載電流、空載損耗，短路電壓、短路損耗、零序阻抗。接線簡單，三把接線鉗接到對應A、B、C（a、b、c）三相就可以完成測試，出錯的可能性大大降低。
—————————————————————————————————————————————————————
產品別稱
變壓器容量及空負載測試儀、變壓器容量測試儀、空載負載測試儀、變壓器容量及損耗測試儀
—————————————————————————————————————————————————————
產品特性
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確
2、內部自帶電源、自動產生三相大功率測試電源
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短
路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位
6、可測量電壓和電流的諧波含量和總諧波失真度
7、可進行簡單的矢量分析，繪制矢量圖
8、顯示各電參量的波形圖，做為示波器使用
9、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞
10、容量測量范圍：20kVA～100000kVA
11、電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警

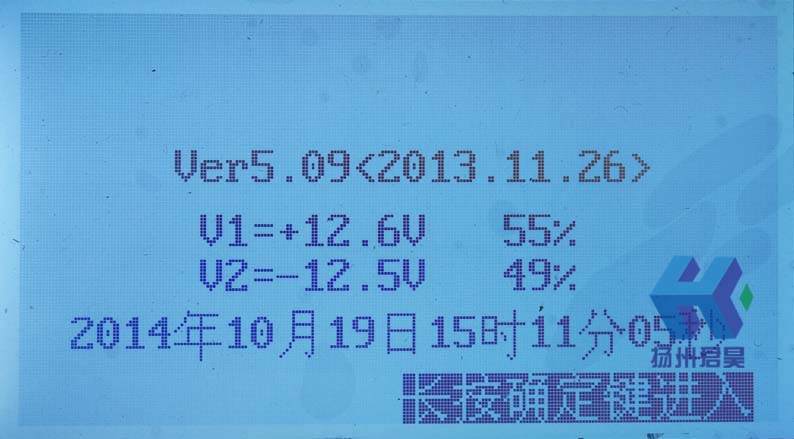

12、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長
13、用戶可隨時將測試的數據通過微型打印機將結果打印出來
14、測試結果存儲功能，可存儲200組容量測試數據
—————————————————————————————————————————————————————
產品參數
1、輸入特性
有源部分：電壓測量范圍：0-10V；電流測量范圍：0-10A
無源部分：電壓測量范圍：0-750V寬量限；電流測量范圍：0-50A內部全部自動切換量程
2、準確度
電壓、電流、頻率±0.2%
功率：±0.5%（COSΦ>0.1）
±1.0%（0.02 3、工作溫度：-10℃—+40℃
4、工作電源：AC160V—400V
5、絕緣：
（1）電壓、電流輸入端對機殼的絕緣電阻≥100MΩ
（2）工作電源輸入端對外殼之間隨工頻2KV（有效值），歷時1分鐘實驗。
6、體積：40cm×32cm×18cm
