JHKG-HC高壓開關綜合特性測試儀（石墨開關電源）
- 說明書下載：???
- 型號：???JHKG-HC
產品簡介
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。JHKG-HC型高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
—————————————————————————————————————————————————————
產品特性
◆ 7寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸式按鍵，便于現場操作人員使用。
◆ 高速熱敏打印機，方便現場打印測試數據。
◆ 機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁〥C20～265V可調電源，電流15A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
◆ 配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
◆ 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
◆ 開關動作一次，得到所有數據及圖形。
◆ 主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
◆ 配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
◆ 同時可測12路金屬觸頭斷口，六路合閘電阻測量。
◆ 內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行對比。
◆ 內部抗干擾電路可滿足500KV變電站內可靠使用。
—————————————————————————————————————————————————————
產品參數
◆ 時間測量：12路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～20000ms，分辨率：0.01ms
◆ 合閘電阻測量：6路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
合閘電阻投入時間
測量范圍：0～2000Ω,分辨率1Ω,精度1%
◆ 速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
◆ 測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s
0.5°角度傳感器 1周波/ 0.5°
◆ 行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
傳感器：50mm，分辨率:0.1mm
360線傳感器：360о，分辨率:0.5о
選配傳感器：300mm、500mm、加速度傳感器
◆ 電流：最大電流輸出為20A。
◆ 交直流電源 ：AC 220V ± 10%；50Hz ± 2%
◆ 直流電源：輸出電壓：20～265V連續可調，輸出電流：≤ 20A(短時)
◆ 隔離開關測量范圍：
⑴、電壓輸出：DC25-265V（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口信號最大采集時間為20秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
◆ 主機體積：380×280×170mm
◆ 使用環境： -10℃~+50℃
◆ 相對濕度：≤90%
—————————————————————————————————————————————————————
石墨電源箱,石墨觸頭測試儀使用說明
石墨電源箱必須同高壓開關綜合特性測試儀相互配合才能使用，面板上有A1、B1、C1、A2、B2、C2六路測試通道接口，專門測試西門子3AQ、和3AT系列石墨觸頭開關的動作特性。
◆ 測試原理
為了測試開關動作過程中的動態電阻，采用四線接線方法。在斷路器石墨觸頭的兩端加載10A的恒流（僅在測試時輸出，如果先做合閘，電流一直保持，等待做分閘，做完分閘后自動電流切斷），同時取斷路器兩端的電壓信號，測試石墨觸頭動作時200mv的動態電壓變化波形，以此來測定斷路器金屬觸頭、石墨觸頭的位置。

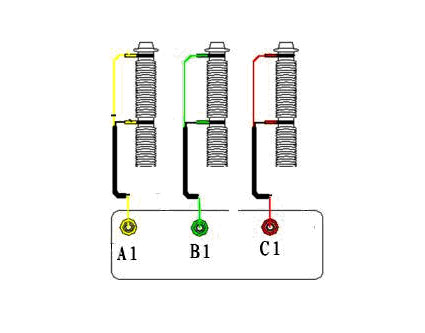

◆ 接線方法：
◆ 使用本儀器專門配備測試線，夾到開關觸頭兩端，保證接觸良好，以免增大接觸電阻影響分、合判斷。
◆ A1接黃黑線、B1接綠黑線、C1接紅黑線，夾子上的粗線為電流線、細線為電壓線。
◆ 石墨觸頭電源的石墨信號接口要接到主機的石墨信號接口上面進行聯機操作。
◆ 接好各種測試線后，先在主機進行參數設置：
⑴、先設置開關類型，選擇石墨開關型號（3AQ或3AT）
⑵、再設置觸發方式：內觸發或者外觸發
⑶、設置完成后，選擇保存退出
◆ 打開石墨觸頭電源，接著再到主機上進行操作測試，測試完成后關掉石墨觸頭電源。合閘測試完成后，請快速進行分閘測試，因為此時石墨觸頭電源一直有電流、電壓輸出，只有分閘完成后電流、電壓才自動關閉。如果期間不做分閘實驗或者等待時間過長，請關閉石墨觸頭電源，再做分閘時再打開。
