JHDL-ZN智能大屏電纜故障測試儀
- 說明書下載：???
- 型號：???JHDL-ZN
產品概述
JHDL-ZN智能大屏電纜故障測試儀采用工控嵌入式計算機平臺系統，省去忘帶筆記本煩惱。實現超強穩定性。鋰電供電、方便現場測試。國內首家采用12.1英寸大屏幕觸摸系統全電腦操作平臺集成化軟件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件。高壓放電部分三種可供用戶選擇，國內第一家采用最新高頻高壓電源8.9kg替換65kg試驗變壓器和操作箱，填補電纜故障測試的國內一項空白。
—————————————————————————————————————————————————————
產品別稱
智能大屏電纜故障測試儀，電力電纜故障測試儀，電纜故障測試儀
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
產品特性
1、采用最新的USB通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率，能滿足不同長度電纜的測試要求，
減少了粗測誤差。

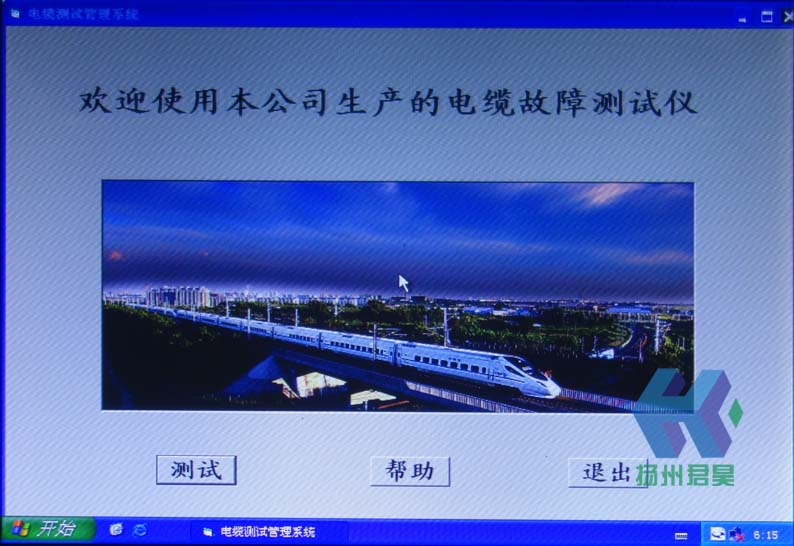

2、國內首家采用12.1英寸大屏幕觸摸系統全電腦操作平臺集成化軟件，徹底告別電
纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件。
3、揚州君昊電纜故障測試儀采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電供電、方便現場測試。
4、軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.1米，波形可任意壓
縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，提高測試精度，減少
誤差。
5、支持最新開通的3G通信終端或無線上網卡，專用3G軟件可實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時、準確波形分析和交流指導，
使您無憂工作。
6、4G電子盤內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。
7、關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
8、最新研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。
9、高壓放電部分三種可供用戶選擇，國內首創最新高頻高壓電源8.9kg替換65kg試驗變壓器和操作箱，填補國內一項空白。
—————————————————————————————————————————————————————
測試指標
1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測量長度已知的任何電纜中電波傳播的速度。
3、可測試電纜走向及埋設深度。
顯示方式：12.1英寸工業級液晶屏
存儲方式：固定移動兩方式4G/2G
測試方法：低壓脈沖法、沖閃電流法、直閃電流法
操作方式：觸摸屏、筆操作測試距離：不小于40km
最短測試距離（盲區）： 10米
精確定點誤差：±0.15m
測試誤差：系統誤差小于±1%
分辨率：V/50m；V為傳波速度m/μs；
軟件游標0.1米。
環境溫度 ：-20°C ~ 50°C
空氣相對濕度：≤85％RH
大氣壓力：86~106KPa
海拔高度：2500米以下
最大風速：≤ 40m/s
基本地震烈度： 8度地震動峰值加速度0.214g
污穢等級：IV級
JHDL-ZN智能大屏電纜故障測試儀，揚州君昊電氣廠家專業生產，售后有保障。
