直高發廠家60/ 2 60/5 120/2 120/5 200/2 200/5 300/2 300/5
- 說明書下載：???
- 型號：???JHZGF
直高發產品用途
直流高壓發生器。主要適用于電力檢修部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機、高壓開關等高壓電氣設備進行直流耐壓試驗。
—————————————————————————————————————————————————————
直高發產品別稱
直流高壓發生器簡稱直高發，又稱高壓發生器、中頻直流高壓發生器、高壓直流發生器、直流發生器、便攜式直流高壓發生器、高頻直流高壓發生器、交直流高壓發生器。
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
直高發技術特點
1．體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀最理想的可靠產品。
2．采用最先進技術、工藝制造，率先應用最新的PUM智能脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用智能技術提智能率，頻率高達40kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3．首家采用計算機控制技術，在大屏幕的LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時、接地及各種保護信息。
4．首創智能接地不良保護及報警功能（接地不良不能升壓），測壓回路斷線保護（高壓測量回路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。在特殊情況下還可解除接地不良保護報警功能（如采用發電機作為電源或現場接地不良但仍可試驗的情況下。）精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5．電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6．增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。

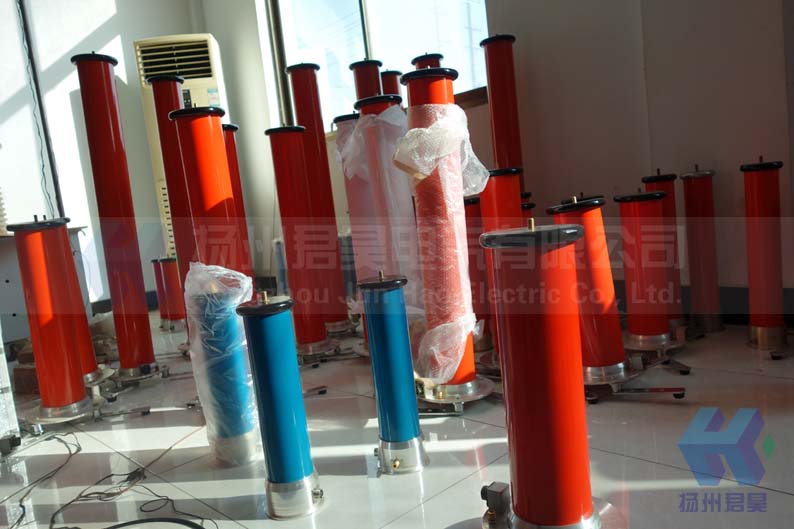

7．倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
8．倍壓筒體用德國技術研制；中頻變壓器經有關專家特殊設計，體積小、容量大。倍壓筒體底座內藏△—Y撐腳，即使用時展成Y形，支撐穩定方便，裝箱時縮成△形，藏在底座內.
—————————————————————————————————————————————————————
直高發產品參數
直流高壓發生器型號規格：
|
型號規格 （kV/mA） |
60/ 2 |
60/5 |
120/2 |
120/5 |
200/2 |
200/5 |
300/2 |
300/5 |
|
輸出電壓（kV） |
60 |
60 |
120 |
120 |
200 |
200 |
300 |
300 |
|
輸出電流（mA） |
2 |
5 |
2 |
5 |
2 |
5 |
2 |
5 |
|
輸出功率（W） |
120 |
300 |
240 |
600 |
400 |
1000 |
600 |
1500 |
|
倍壓筒高約（m） |
0.4 |
0.4 |
0.6 |
0.6 |
0.9 |
0.9 |
1.25 |
1.25 |
附：用戶有特殊要求的協商確定。
-
數字顯示輸出電壓和電流；
-
可隨時轉換到75%電壓輸出；
-
具有過壓和過流保護設置功能，并能顯示所設定的電壓和電流值；
-
可全范圍內平滑調節輸出電壓；
-
完善的保護功能，以確保每次升壓前電位器必須調節到零位；
-
采用放電棒放電時不影響輸出電壓的大小；
-
具有輸出電壓定時功能；
-
具有過壓過流保護聲、光報警功能；
-
可滿負荷工作30min。
-
工作電源：電壓220V±22V
-
頻率：50Hz或60Hz；
-
顯示精度：±1%；
-
紋波系數：≤1%；
-
工作方式：間斷使用，每次不超過30min；
